Uygulamalar

  • Temizodalar ve LAF üniteleri için son kademe filtre
  • İlaç Fabrikaları
  • Hastane
  • Mikroelektronik
  • Gıda

Özellikler

  • Yüksek kalite cam elyaf medya
  • Sızdırmazlık garantili
  • Bireysel test sertifikası (EN 1822 – ISO 29463’e göre)
  • Optimum hava hız dağılımı
  • Düşük enerji tüketimi
  • HEPA Kutuları ve kabinleri için uygundur

Teknik Özellikler

Filtre Standardı:EN 1822 ve ISO 29463En Yüksek
Çalışma Sıcaklığı:
80˚C
Filtre Sınıfı: H13 - H14Yüzey Koruma:Alüminyum Levha
(Boya Kaplama)
Malzeme:Yüksek Kalite
Cam Elyaf
Conta:EPDM,
EPDM Dökme
ve Dökme Conta
Çerçeve Türü:AlüminyumSızdırmazlık Bileşiği:İki bileşenli poliüretan
Tavsiye Edilen Son
Basınç:
Başlangıç Basıncı x2,
(Maks. 600 Pa)
Seperatör:Sıcak Tutkal

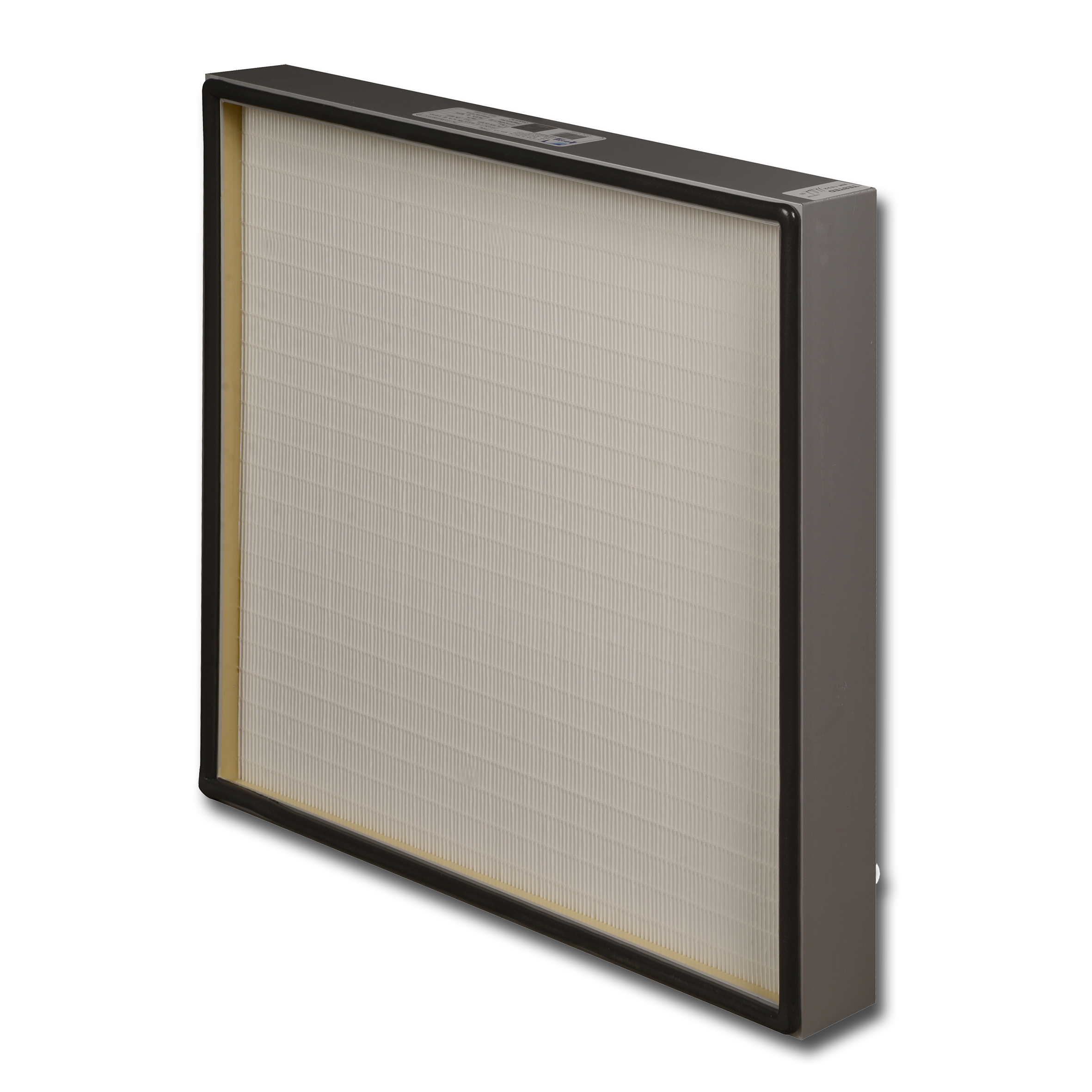

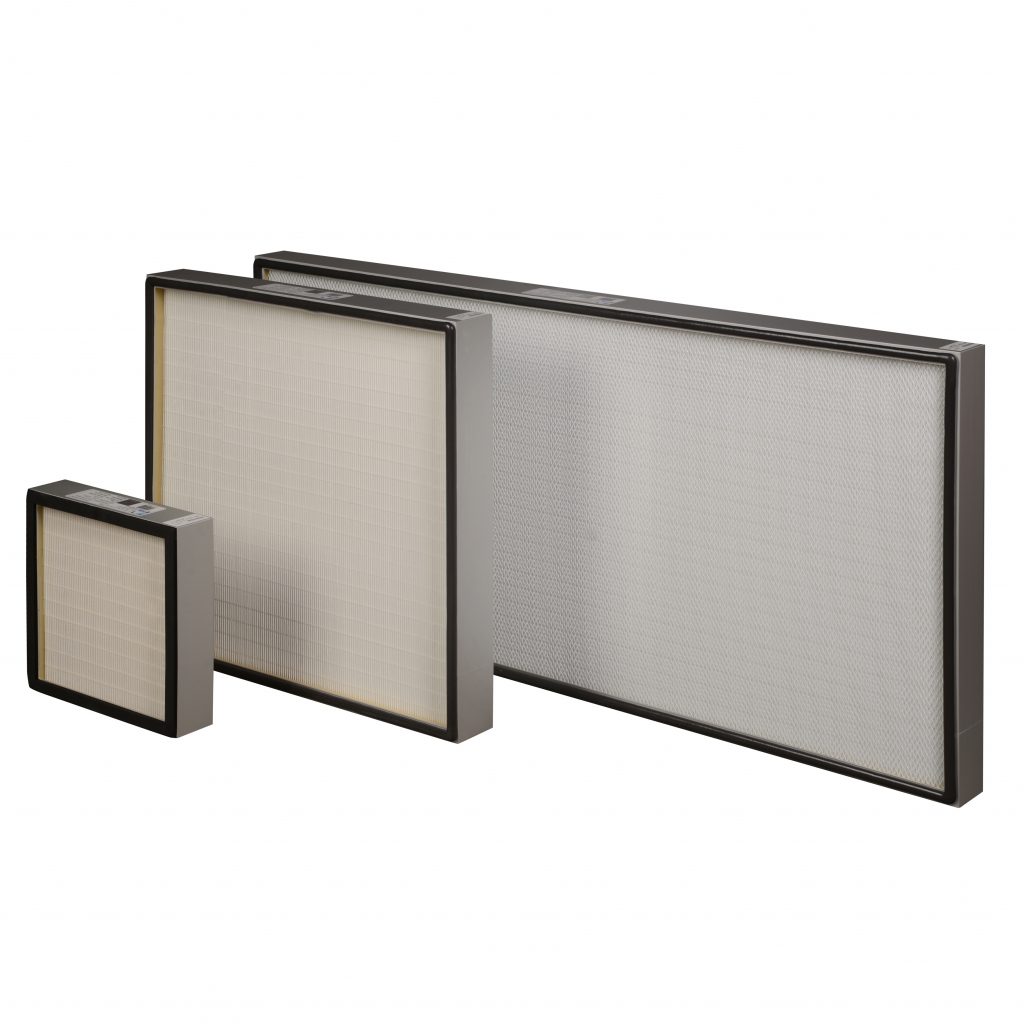

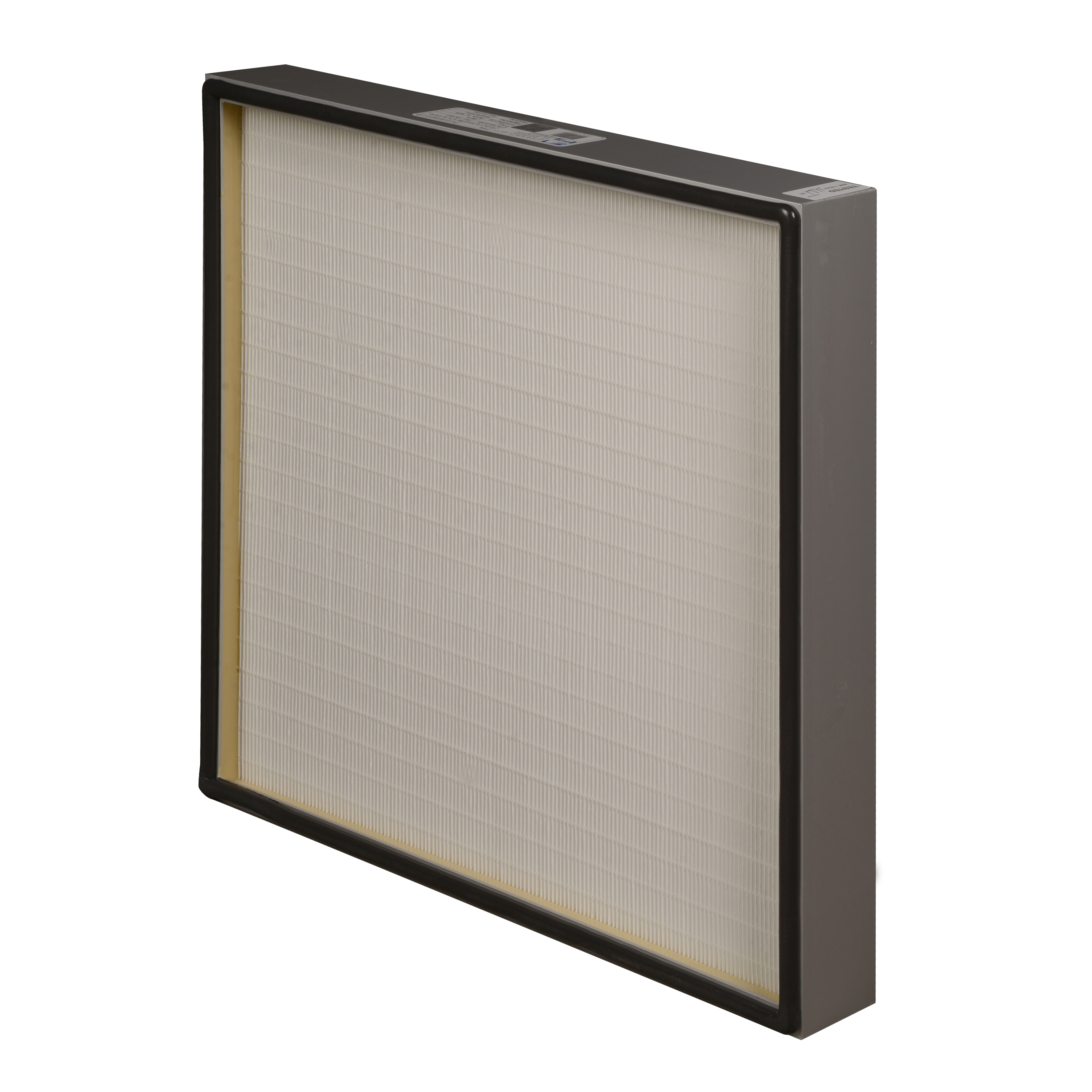

Güvenli ve Sızdırmaz: Sızdırmaz Alüminyum Çerçeveli HEPA Tavan Filtreleri

HEPA Tavan Filtreleri, üstün performans ve dayanıklılık sunan sızdırmaz bir tasarımı sağlar. Filtre çerçevesinin boyutları ve tasarım özelliklerinin kapsamlı bir anlayışını sağlamak için detaylı profil çizimini incelemenizi öneririz. Bu, spesifik ihtiyaçlarınıza uygun mükemmel filtre seçiminde size yardımcı olacaktır.

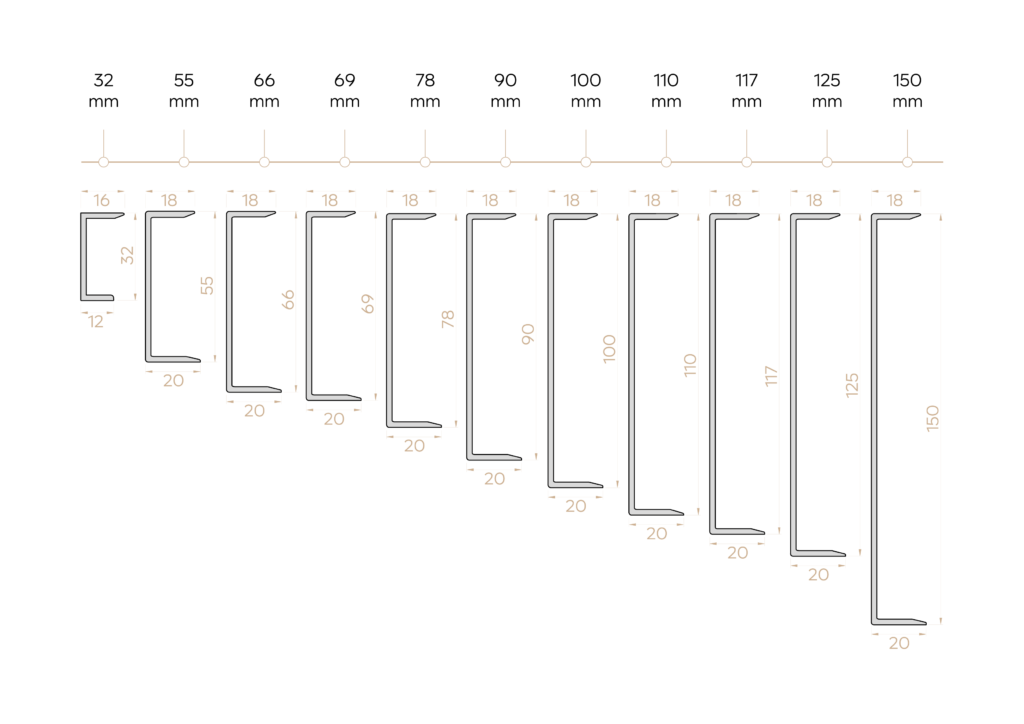

*Yukarıdaki teknik çizimler, standart Ulpatek alüminyum profillerini temsil etmektedir. Müşteri taleplerine göre özel alüminyum profil tasarımları ve farklı derinliklere sahip alüminyum profiller üretilebilir. Hem kalıp maliyetleri hem de üretim süreleri değişebilir. Lütfen bu konuyu satış temsilcinizle görüşünüz.

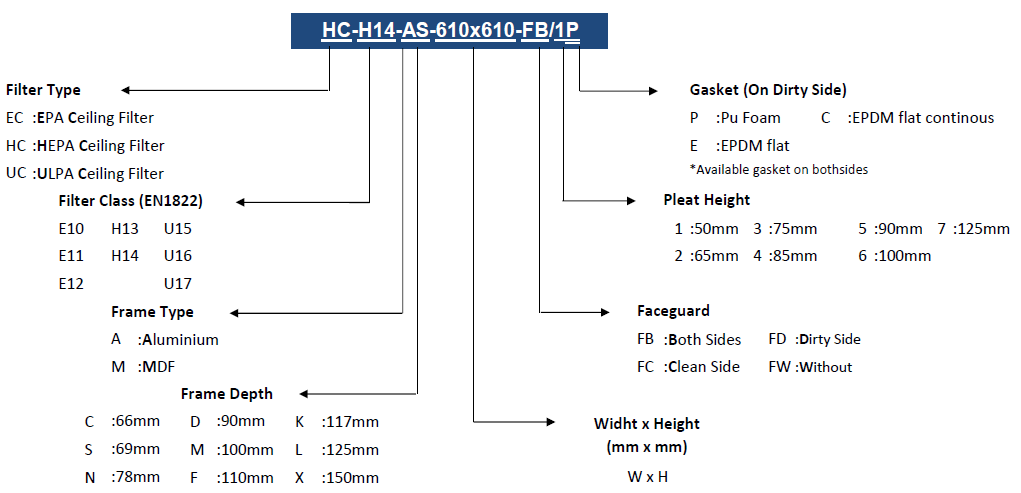

Kodlama

Filtre TipiFiltre
Sınıfı
ÇerçevePile YüksekliğiBoyutlar
(mm)
Yüzey KorumaConta
HC : Tavan Tipi
HEPA Filtre
(Alüminyum Çerçeve)
H13
H14
A: Alüminyum0: 35 mm
1: 50 mm
2: 65 mm
3: 75 mm
4: 85 mm
5: 90 mm
6: 100 mm
7: 125 mm
610x610x55FW: Yok
FC: Temiz Tarafta
FD: Kirli Tarafta
FB: Çift Tarafta
W: Yok
P: Dökme Conta
PP: Çift Tarafı Dökme
Conta
E: EPDM
EE: Çift Tarafı EPDM
C: Gri EPDM
CC: Çift Tarafı Gri EPDM
U: U Conta

TAVAN TİPİ HEPA FİLTRE (ALÜMİNYUM ÇERÇEVE) HC 55

Filtre ModeliEN 1822ISO 29463Boyutlar
GxYxD
(mm)
Filtrasyon
Alanı
(m²)
Pile
Yüksekliği
(mm)
Nominal
Hava
Debisi
(m³/s)
Başlangıç
Basıncı
(Pa)
HC-H13-A-0-305-305-55-FB-PH13ISO 35 H305x305x551,835150140
HC-H13-A-0-305-610-55-FB-PH13ISO 35 H305x610x553,435300140
HC-H13-A-0-457-457-55-FB-PH13ISO 35 H457x457x553,835340140
HC-H13-A-0-610-610-55-FB-PH13ISO 35 H610x610x556,935600140
HC-H13-A-0-610-915-55-FB-PH13ISO 35 H610x915x5510,335900140
HC-H13-A-0-610-1220-55-FB-PH13ISO 35 H610x1220x5513,7351200140
HC-H13-A-0-610-1525-55-FB-PH13ISO 35 H610x1525x5517,1351500140
HC-H13-A-0-610-1830-55-FB-PH13ISO 35 H610x1830x5520,6351800140
HC-H14-A-0-305-305-55-FB-PH14ISO 45 H305x305x551,835150180
HC-H14-A-0-305-610-55-FB-PH14ISO 45 H305x610x553,435300180
HC-H14-A-0-457-457-55-FB-PH14ISO 45 H457x457x553,835340180
HC-H14-A-0-610-610-55-FB-PH14ISO 45 H610x610x556,935600180
HC-H14-A-0-610-915-55-FB-PH14ISO 45 H610x915x5510,335900180
HC-H14-A-0-610-1220-55-FB-PH14ISO 45 H610x1220x5513,7351200180
HC-H14-A-0-610-1525-55-FB-PH14ISO 45 H610x1525x5517,1351500180
HC-H14-A-0-610-1830-55-FB-PH14ISO 45 H610x1830x5520,6351800180

“Özel ölçülerde üretim imkanı”
“Fark Basınç Toleransı ±10%”

TAVAN TİPİ HEPA FİLTRE (ALÜMİNYUM ÇERÇEVE) HC 66

Filtre ModeliEN 1822ISO 29463Boyutlar
GxYxD
(mm)
Filtrasyon
Alanı
(m²)
Pile
Yüksekliği
(mm)
Nominal
Hava
Debisi
(m³/s)
Başlangıç
Basıncı
(Pa)
HC-H13-A-1-305-305-66-FB-PH13ISO 35 H305x305x662,350150100
HC-H13-A-1-305-610-66-FB-PH13ISO 35 H305x610x664,550300100
HC-H13-A-1-457-457-66-FB-PH13ISO 35 H457x457x66550340100
HC-H13-A-1-610-610-66-FB-PH13ISO 35 H610x610x66950600100
HC-H13-A-1-610-915-66-FB-PH13ISO 35 H610x915x6613,550900100
HC-H13-A-1-610-1220-66-FB-PH13ISO 35 H610x1220x6618501200100
HC-H13-A-1-762-915-66-FB-PH13ISO 35 H762x915x6616,9501130100
HC-H13-A-1-915-915-66-FB-PH13ISO 35 H915x915x6620,3501350100
HC-H13-A-1-610-1525-66-FB-PH13ISO 35 H610x1525x6622,5501500100
HC-H13-A-1-610-1830-66-FB-PH13ISO 35 H610x1830x6627501800100
HC-H14-A-1-305-305-66-FB-PH14ISO 45 H305x305x662,450150125
HC-H14-A-1-305-610-66-FB-PH14ISO 45 H305x610x664,750300125
HC-H14-A-1-457-457-66-FB-PH14ISO 45 H457x457x665,350340125
HC-H14-A-1-610-610-66-FB-PH14ISO 45 H610x610x669,450600125
HC-H14-A-1-610-915-66-FB-PH14ISO 45 H610x915x661450900125
HC-H14-A-1-610-1220-66-FB-PH14ISO 45 H610x1220x6618,8501200125
HC-H14-A-1-762-915-66-FB-PH14ISO 45 H762x915x6617,6501130125
HC-H14-A-1-915-915-66-FB-PH14ISO 45 H915x915x6621,2501350125
HC-H14-A-1-610-1525-66-FB-PH14ISO 45 H610x1525x6623,5501500125
HC-H14-A-1-610-1830-66-FB-PH14ISO 45 H610x1830x6628,2501800125

“Özel ölçülerde üretim imkanı”
“Fark Basınç Toleransı ±10%”

TAVAN TİPİ HEPA FİLTRE (ALÜMİNYUM ÇERÇEVE) HC 69

Filtre ModeliEN 1822ISO 29463Boyutlar
GxYxD
(mm)
Filtrasyon
Alanı
(m²)
Pile
Yüksekliği
(mm)
Nominal
Hava
Debisi
(m³/s)
Başlangıç
Basıncı
(Pa)
HC-H13-A-1-305-305-69-FB-PH13ISO 35 H305x305x692,350150100
HC-H13-A-1-305-610-69-FB-PH13ISO 35 H305x610x694,550300100
HC-H13-A-1-457-457-69-FB-PH13ISO 35 H457x457x69550340100
HC-H13-A-1-610-610-69-FB-PH13ISO 35 H610x610x69950600100
HC-H13-A-1-610-915-69-FB-PH13ISO 35 H610x915x6913,550900100
HC-H13-A-1-610-1220-69-FB-PH13ISO 35 H610x1220x6918501200100
HC-H13-A-1-762-915-69-FB-PH13ISO 35 H762x915x6916,9501130100
HC-H13-A-1-915-915-69-FB-PH13ISO 35 H915x915x6920,3501350100
HC-H13-A-1-610-1525-69-FB-PH13ISO 35 H610x1525x6922,5501500100
HC-H13-A-1-610-1830-69-FB-PH13ISO 35 H610x1830x6927501800100
HC-H14-A-1-305-305-69-FB-PH14ISO 45 H305x305x692,450150125
HC-H14-A-1-305-610-69-FB-PH14ISO 45 H305x610x694,750300125
HC-H14-A-1-457-457-69-FB-PH14ISO 45 H457x457x695,350340125
HC-H14-A-1-610-610-69-FB-PH14ISO 45 H610x610x699,450600125
HC-H14-A-1-610-915-69-FB-PH14ISO 45 H610x915x691450900125
HC-H14-A-1-610-1220-69-FB-PH14ISO 45 H610x1220x6918,8501200125
HC-H14-A-1-762-915-69-FB-PH14ISO 45 H762x915x6917,6501130125
HC-H14-A-1-915-915-69-FB-PH14ISO 45 H915x915x6921,2501350125
HC-H14-A-1-610-1525-69-FB-PH14ISO 45 H610x1525x6923,5501500125
HC-H14-A-1-610-1830-69-FB-PH14ISO 45 H610x1830x6928,2501800125

“Özel ölçülerde üretim imkanı”
“Fark Basınç Toleransı ±10%”

TAVAN TİPİ HEPA FİLTRE (ALÜMİNYUM ÇERÇEVE) HC 78

Filtre ModeliEN 1822ISO 29463Boyutlar
GxYxD
(mm)
Filtrasyon
Alanı
(m²)
Pile
Yüksekliği
(mm)
Nominal
Hava
Debisi
(m³/s)
Başlangıç
Basıncı
(Pa)
HC-H13-A-1-305-305-78-FB-PH13ISO 35 H305x305x782,350150100
HC-H13-A-1-305-610-78-FB-PH13ISO 35 H305x610x784,550300100
HC-H13-A-1-457-457-78-FB-PH13ISO 35 H457x457x78550340100
HC-H13-A-1-610-610-78-FB-PH13ISO 35 H610x610x78950600100
HC-H13-A-1-610-915-78-FB-PH13ISO 35 H610x915x7813,550900100
HC-H13-A-1-610-1220-78-FB-PH13ISO 35 H610x1220x7818501200100
HC-H13-A-1-762-915-78-FB-PH13ISO 35 H762x915x7816,9501130100
HC-H13-A-1-915-915-78-FB-PH13ISO 35 H915x915x7820,3501350100
HC-H13-A-1-610-1525-78-FB-PH13ISO 35 H610x1525x7822,5501500100
HC-H13-A-1-610-1830-78-FB-PH13ISO 35 H610x1830x7827501800100
HC-H14-A-1-305-305-78-FB-PH14ISO 45 H305x305x782,450150125
HC-H14-A-1-305-610-78-FB-PH14ISO 45 H305x610x784,750300125
HC-H14-A-1-457-457-78-FB-PH14ISO 45 H457x457x785,350340125
HC-H14-A-1-610-610-78-FB-PH14ISO 45 H610x610x789,450600125
HC-H14-A-1-610-915-78-FB-PH14ISO 45 H610x915x781450900125
HC-H14-A-1-610-1220-78-FB-PH14ISO 45 H610x1220x7818,8501200125
HC-H14-A-1-762-915-78-FB-PH14ISO 45 H762x915x7817,6501130125
HC-H14-A-1-915-915-78-FB-PH14ISO 45 H915x915x7821,2501350125
HC-H14-A-1-610-1525-78-FB-PH14ISO 45 H610x1525x7823,5501500125
HC-H14-A-1-610-1830-78-FB-PH14ISO 45 H610x1830x7828,2501800125

“Özel ölçülerde üretim imkanı”
“Fark Basınç Toleransı ±10%”

TAVAN TİPİ HEPA FİLTRE (ALÜMİNYUM ÇERÇEVE) HC 90

Filtre ModeliEN 1822ISO 29463Boyutlar
GxYxD
(mm)
Filtrasyon
Alanı
(m²)
Pile
Yüksekliği
(mm)
Nominal
Hava
Debisi
(m³/s)
Başlangıç
Basıncı
(Pa)
HC-H13-A-2-305-305-90-FB-PH13ISO 35 H305x305x902,96515085
HC-H13-A-2-305-610-90-FB-PH13ISO 35 H305x610x905,86530085
HC-H13-A-2-457-457-90-FB-PH13ISO 35 H457x457x906,66534085
HC-H13-A-2-610-610-90-FB-PH13ISO 35 H610x610x9011,76560085
HC-H13-A-2-610-915-90-FB-PH13ISO 35 H610x915x9017,56590085
HC-H13-A-2-610-1220-90-FB-PH13ISO 35 H610x1220x9023,465120085
HC-H14-A-2-305-305-90-FB-PH14ISO 45 H305x305x90365150110
HC-H14-A-2-305-610-90-FB-PH14ISO 45 H305x610x90665300110
HC-H14-A-2-457-457-90-FB-PH14ISO 45 H457x457x906,965340110
HC-H14-A-2-610-610-90-FB-PH14ISO 45 H610x610x9012,265600110
HC-H14-A-2-610-915-90-FB-PH14ISO 45 H610x915x9018,365900110
HC-H14-A-2-610-1220-90-FB-PH14ISO 45 H610x1220x9023,4651200110

“Özel ölçülerde üretim imkanı”
“Fark Basınç Toleransı ±10%”

TAVAN TİPİ HEPA FİLTRE (ALÜMİNYUM ÇERÇEVE) HC 100

Filtre ModeliEN 1822ISO 29463Boyutlar
GxYxD
(mm)
Filtrasyon
Alanı
(m²)
Pile
Yüksekliği
(mm)
Nominal
Hava
Debisi
(m³/s)
Başlangıç
Basıncı
(Pa)
HC-H13-A-3-305-305-100-FB-PH13ISO 35 H305x305x1003,47515075
HC-H13-A-3-305-610-100-FB-PH13ISO 35 H305x610x1006,87530075
HC-H13-A-3-457-457-100-FB-PH13ISO 35 H457x457x1007,67534075
HC-H13-A-3-610-610-100-FB-PH13ISO 35 H610x610x10013,57560075
HC-H13-A-3-610-915-100-FB-PH13ISO 35 H610x915x10020,37590075
HC-H13-A-3-610-1220-100-FB-PH13ISO 35 H610x1220x1002775120075
HC-H14-A-3-305-305-100-FB-PH14ISO 45 H305x305x1003,57515090
HC-H14-A-3-305-610-100-FB-PH14ISO 45 H305x610x10077530090
HC-H14-A-3-457-457-100-FB-PH14ISO 45 H457x457x1007,97534090
HC-H14-A-3-610-610-100-FB-PH14ISO 45 H610x610x100147560090
HC-H14-A-3-610-915-100-FB-PH14ISO 45 H610x915x10021,27590090
HC-H14-A-3-610-1220-100-FB-PH14ISO 45 H610x1220x10028,275120090

“Özel ölçülerde üretim imkanı”
“Fark Basınç Toleransı ±10%”

TAVAN TİPİ HEPA FİLTRE (ALÜMİNYUM ÇERÇEVE) HC 110

Filtre ModeliEN 1822ISO 29463Boyutlar
GxYxD
(mm)
Filtrasyon
Alanı
(m²)
Pile
Yüksekliği
(mm)
Nominal
Hava
Debisi
(m³/s)
Başlangıç
Basıncı
(Pa)
HC-H13-A-4-305-305-110-FB-PH13ISO 35 H305x305x1103,88515070
HC-H13-A-4-305-610-110-FB-PH13ISO 35 H305x610x1107,68530070
HC-H13-A-4-457-457-110-FB-PH13ISO 35 H457x457x1108,68534070
HC-H13-A-4-610-610-110-FB-PH13ISO 35 H610x610x11015,38560070
HC-H13-A-4-610-915-110-FB-PH13ISO 35 H610x915x11022,98590070
HC-H13-A-4-610-1220-110-FB-PH13ISO 35 H610x1220x11030,685120070
HC-H14-A-4-305-305-110-FB-PH14ISO 45 H305x305x11048515085
HC-H14-A-4-305-610-110-FB-PH13ISO 45 H305x610x11088530085
HC-H14-A-4-457-457-110-FB-PH14ISO 45 H457x457x11098534085
HC-H14-A-4-610-610-110-FB-PH14ISO 45 H610x610x110168560085
HC-H14-A-4-610-915-110-FB-PH14ISO 45 H610x915x110248590085
HC-H14-A-4-610-1220-110-FB-PH14ISO 45 H610x1220x1103285120085

“Özel ölçülerde üretim imkanı”
“Fark Basınç Toleransı ±10%”

TAVAN TİPİ HEPA FİLTRE (ALÜMİNYUM ÇERÇEVE) HC 117

Filtre ModeliEN 1822ISO 29463Boyutlar
GxYxD
(mm)
Filtrasyon
Alanı
(m²)
Pile
Yüksekliği
(mm)
Nominal
Hava
Debisi
(m³/s)
Başlangıç
Basıncı
(Pa)
HC-H13-A-5-305-305-117-FB-PH13ISO 35 H305x305x1173,89015070
HC-H13-A-5-305-610-117-FB-PH13ISO 35 H305x610x1177,69030070
HC-H13-A-5-457-457-117-FB-PH13ISO 35 H457x457x1178,69034070
HC-H13-A-5-610-610-117-FB-PH13ISO 35 H610x610x11715,39060070
HC-H13-A-5-610-915-117-FB-PH13ISO 35 H610x915x11722,99090070
HC-H13-A-5-610-1220-117-FB-PH13ISO 35 H610x1220x11730,690120070
HC-H14-A-5-305-305-117-FB-PH14ISO 45 H305x305x11749015085
HC-H14-A-5-305-610-117-FB-PH14ISO 45 H305x610x11789030085
HC-H14-A-5-457-457-117-FB-PH14ISO 45 H457x457x11799034085
HC-H14-A-5-610-610-117-FB-PH14ISO 45 H610x610x117169060085
HC-H14-A-5-610-915-117-FB-PH14ISO 45 H610x915x117249090085
HC-H14-A-5-610-1220-117-FB-PH14ISO 45 H610x1220x1173290120085

“Özel ölçülerde üretim imkanı”
“Fark Basınç Toleransı ±10%”

TAVAN TİPİ HEPA FİLTRE (ALÜMİNYUM ÇERÇEVE) HC 125

Filtre ModeliEN 1822ISO 29463Boyutlar
GxYxD
(mm)
Filtrasyon
Alanı
(m²)
Pile
Yüksekliği
(mm)
Nominal
Hava
Debisi
(m³/s)
Başlangıç
Basıncı
(Pa)
HC-H13-A-6-305-305-125-FB-PH13ISO 35 H305x305x1254,510015065
HC-H13-A-6-305-610-125-FB-PH13ISO 35 H305x610x125910030065
HC-H13-A-6-457-457-125-FB-PH13ISO 35 H457x457x1251010034065
HC-H13-A-6-610-610-125-FB-PH13ISO 35 H610x610x1251810060065
HC-H13-A-6-610-915-125-FB-PH13ISO 35 H610x915x1252710090065
HC-H13-A-6-610-1220-125-FB-PH13ISO 35 H610x1220x12536100120065
HC-H14-A-6-305-305-125-FB-PH14ISO 45 H305x305x1254,710015080
HC-H14-A-6-305-610-125-FB-PH14ISO 45 H305x610x1259,410030080
HC-H14-A-6-457-457-125-FB-PH14ISO 45 H457x457x12510,510034080
HC-H14-A-6-610-610-125-FB-PH14ISO 45 H610x610x12518,810060080
HC-H14-A-6-610-915-125-FB-PH14ISO 45 H610x915x12528,210090080
HC-H14-A-6-610-1220-125-FB-PH14ISO 45 H610x1220x12537,6100120080

“Özel ölçülerde üretim imkanı”
“Fark Basınç Toleransı ±10%”

TAVAN TİPİ HEPA FİLTRE (ALÜMİNYUM ÇERÇEVE) HC 150

Filtre ModeliEN 1822ISO 29463Boyutlar
GxYxD
(mm)
Filtrasyon
Alanı
(m²)
Pile
Yüksekliği
(mm)
Nominal
Hava
Debisi
(m³/s)
Başlangıç
Basıncı
(Pa)
HC-H13-A-7-305-305-150-FB-PH13ISO 35 H305x305x1505,612515055
HC-H13-A-7-305-610-150-FB-PH13ISO 35 H305x610x15011,312530055
HC-H13-A-7-457-457-150-FB-PH13ISO 35 H457x457x15012,612534055
HC-H13-A-7-610-610-150-FB-PH13ISO 35 H610x610x15022,512560055
HC-H13-A-7-610-915-150-FB-PH13ISO 35 H610x915x15033,812590055
HC-H13-A-7-610-1220-150-FB-PH13ISO 35 H610x1220x15045125120055
HC-H14-A-7-305-305-150-FB-PH14ISO 45 H305x305x1505,912515070
HC-H14-A-7-305-610-150-FB-PH14ISO 45 H305x610x15011,812530070
HC-H14-A-7-457-457-150-FB-PH14ISO 45 H457x457x15013,212534070
HC-H14-A-7-610-610-150-FB-PH14ISO 45 H610x610x15023,512560070
HC-H14-A-7-610-915-150-FB-PH14ISO 45 H610x915x15035,312590070
HC-H14-A-7-610-1220-150-FB-PH14ISO 45 H610x1220x15047125120070

“Özel ölçülerde üretim imkanı”
“Fark Basınç Toleransı ±10%”
