Uygulamalar
- Yüksek sıcaklık koşullarında ki hijyenik AHU'lar için son kademe filtre
Özellikler
- 120 °C, 260 °C Derecelere kadar sıcaklığa dayanıklı
- Topraklama ( opsiyonel)
- EN 1822 ve ISO 29463’e göre H13 – H14 sınıfı filtreler için test edilmiş ve sertifikalandırılmıştır
- Alüminyum separatör
- Sızdırmazlık garantili
Teknik Özellikler
| Filtre Sınıfı: | E10 - E11 - E12 - H13 - H14 | Flanş: | Yok, Tek, Çift | |
| Malzeme: | Yüksek Kalite Cam Elyaf |
Sızdırmazlık Bileşiği: | İki Bileşenli Poliüretan, Silikon |
|
| Çerçeve Türü: | Galvanizli Çelik, Paslanmaz Çelik |
Separatör: | Alüminyum | |
| Tavsiye Edilen Son Basınç: |
Başlangıç Basıncı x2, (Maks. 600 Pa) |
Conta: | Silikon, EPDM |
|
| En Yüksek Çalışma Sıcaklığı: |
120 °C, 260 °C Derecelere Kadar |

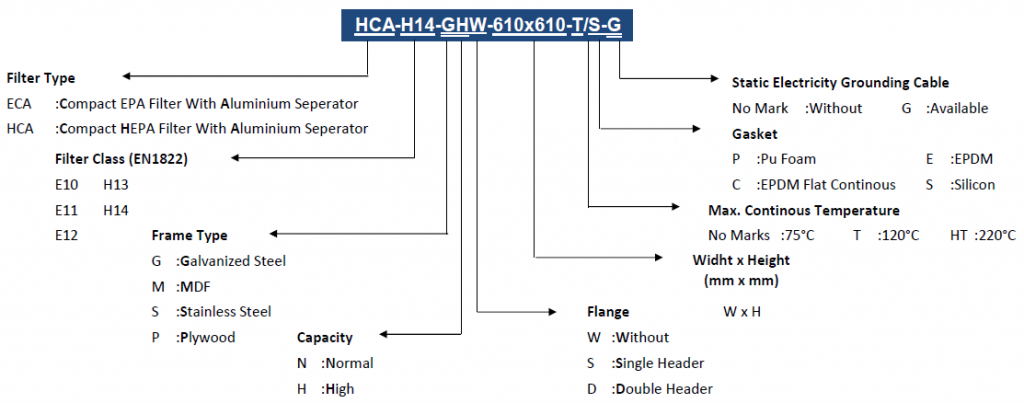

Kodlama
| Filtre Tipi | Filtre Sınıfı |
Çerçeve | Flanş | Maks. Sıcaklık |
Topraklama | Boyutlar (mm) |
Yüzey Koruma | Conta |
|---|---|---|---|---|---|---|---|---|
| HCA : Alüminyum Separatörlü Kompakt HEPA Filtre (Metal Çerçeve) |
E10 E11 E12 H13 H14 |
A: Alüminyum G: Galvanizli Metal SS: Paslanmaz Çelik 304 SS316: Paslanmaz Çelik 316 |
S:Tek Taraf D:Çift Taraf W:Yok |
T: 120 °C HT: 260 °C |
SG: Var W: Yok |
305x610x292 | FW: Yok FC: Temiz Tarafta FD: Kirli Tarafta FB: Çift Tarafta |
W: Yok E: EPDM EE: Çift Tarafı EPDM Conta C: Gri EPDM CC: Çift Tarafı Gri EPDM S: Silikon SS: Çift tarafta Silikon Conta |
| Filtre Modeli | EN 1822 | ISO 29463 | Boyutlar GxYxD (mm) |
Filtrasyon Alanı (m²) |
En Yüksek Çalışma Sıcaklığı (°C) |
Nominal Hava Debisi (m³/h) |
Başlangıç Basıncı (Pa) |
|---|---|---|---|---|---|---|---|
| HCA-E10-G-W-T-W-305-610-292-FW-S | E10 | - | 305x610x292 | 8,5 | 120 | 1700 | 170 |
| HCA-E10-G-W-T-W-610-610-292-FW-S | E10 | - | 610x610x292 | 17,0 | 120 | 3400 | 170 |
| HCA-E11-G-W-T-W-305-610-292-FW-S | E11 | ISO 15 E | 305x610x292 | 8,5 | 120 | 1700 | 190 |
| HCA-E11-G-W-T-W-610-610-292-FW-S | E11 | ISO 15 E | 610x610x292 | 17,0 | 120 | 3400 | 190 |
| HCA-E12-G-W-T-W-305-610-292-FW-S | E12 | ISO 25 E | 305x610x292 | 8,5 | 120 | 1700 | 250 |
| HCA-E12-G-W-T-W-610-610-292-FW-S | E12 | ISO 25 E | 610x610x292 | 17,0 | 120 | 3400 | 250 |
| HCA-H13-G-W-T-W-305-610-292-FW-S | H13 | ISO 35 H | 305x610x292 | 11,0 | 120 | 1250 | 250 |
| HCA-H13-G-W-T-W-610-610-292-FW-S | H13 | ISO 35 H | 610x610x292 | 22,0 | 120 | 2500 | 250 |
| HCA-H13-SS-W-HT-W-305-610-292-FB-S | H13 | ISO 35 H | 305x610x292 | 11,0 | 260 | 1250 | 250 |
| HCA-H13-SS-W-HT-W-610-610-292-FB-S | H13 | ISO 35 H | 610x610x292 | 22,0 | 260 | 2500 | 250 |
| HCA-H14-G-W-T-W-305-610-292-FW-S | H14 | ISO 45 H | 305x610x292 | 11,0 | 120 | 1100 | 250 |
| HCA-H14-G-W-T-W-610-610-292-FW-S | H14 | ISO 45 H | 610x610x292 | 22,0 | 120 | 2200 | 250 |
| HCA-H14-SS-W-HT-SG-305-610-292-FB-S | H14 | ISO 45 H | 305x610x292 | 11,0 | 260 | 1100 | 250 |
| HCA-H14-SS-W-HT-SG-610-610-292-FB-S | H14 | ISO 45 H | 610x610x292 | 22,0 | 260 | 2200 | 250 |
“Özel ölçülerde üretim imkanı”
“Fark Basınç Toleransı ±10%”
