Ürün bilgileri

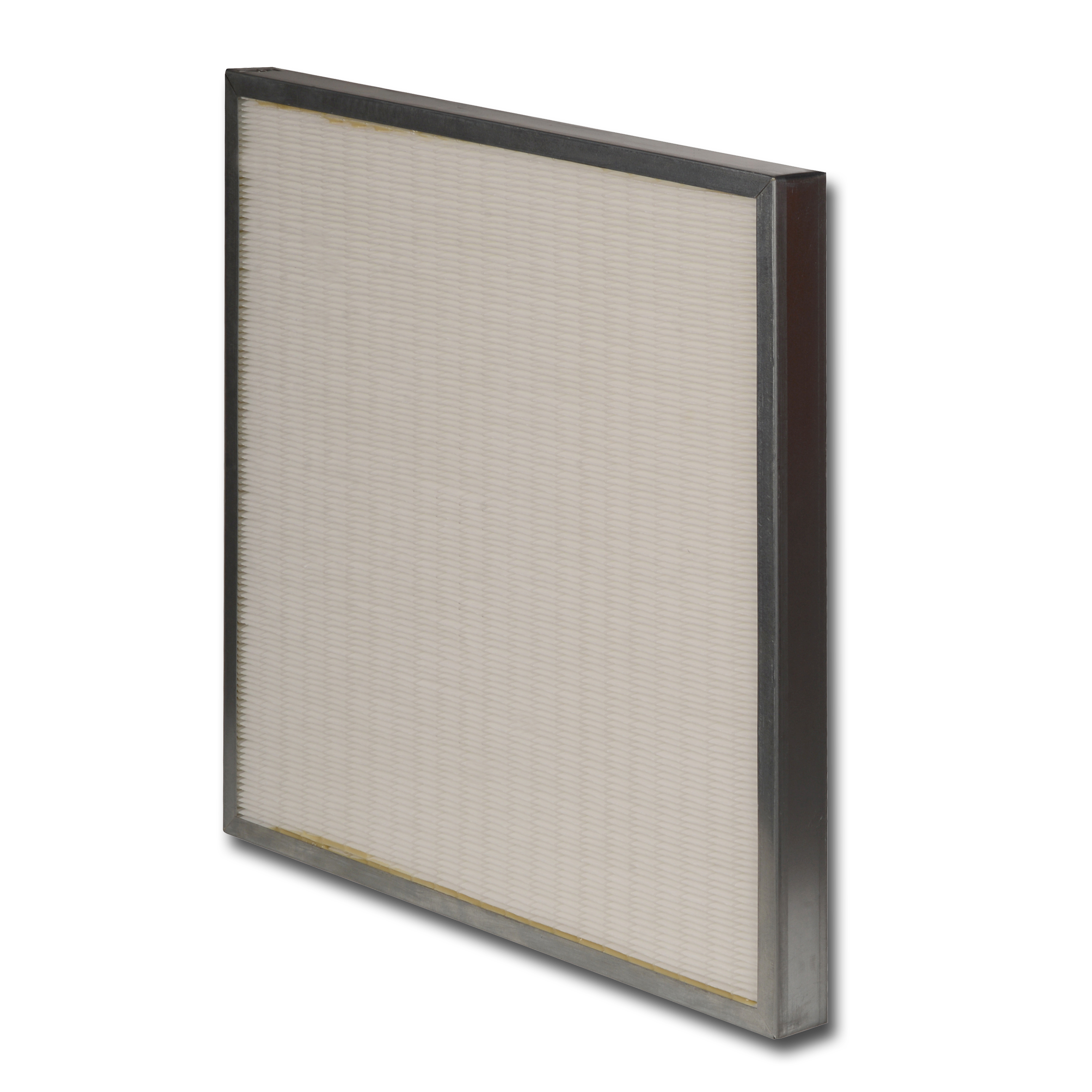

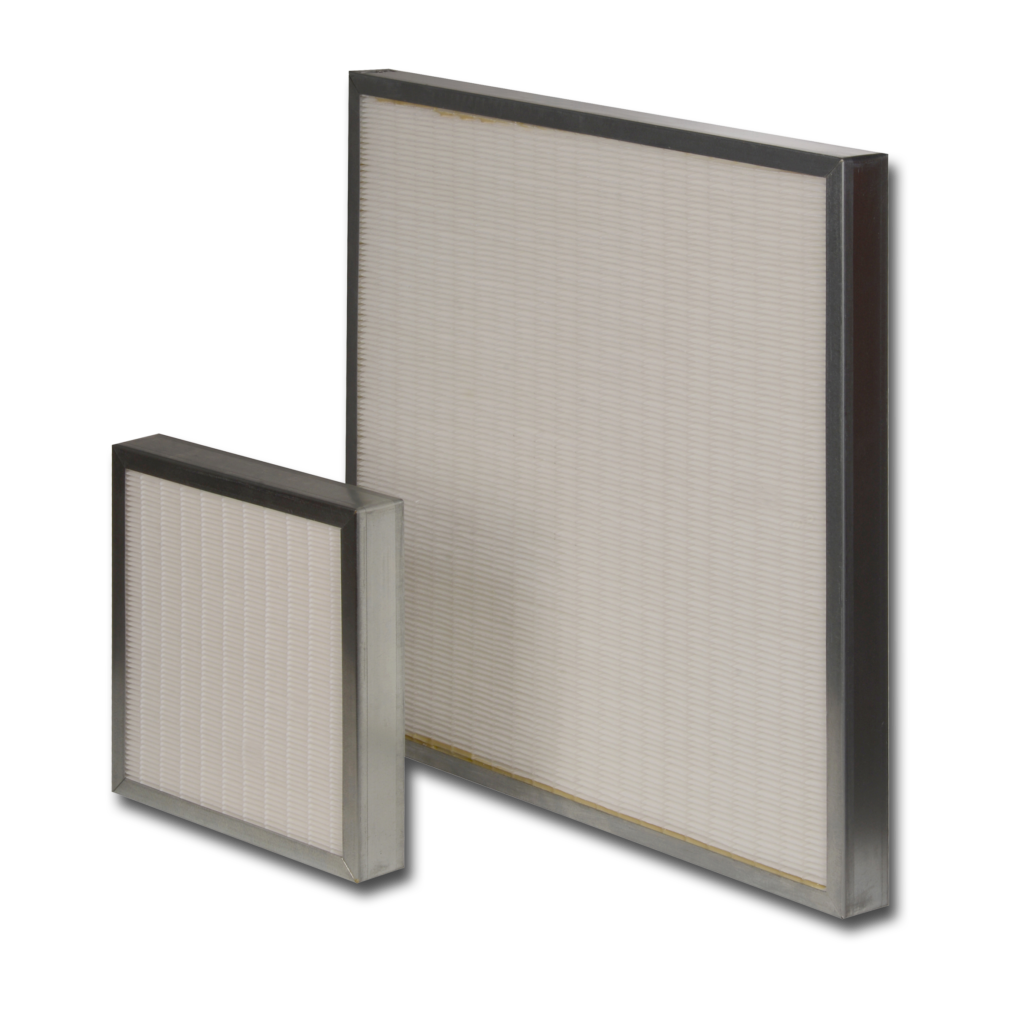

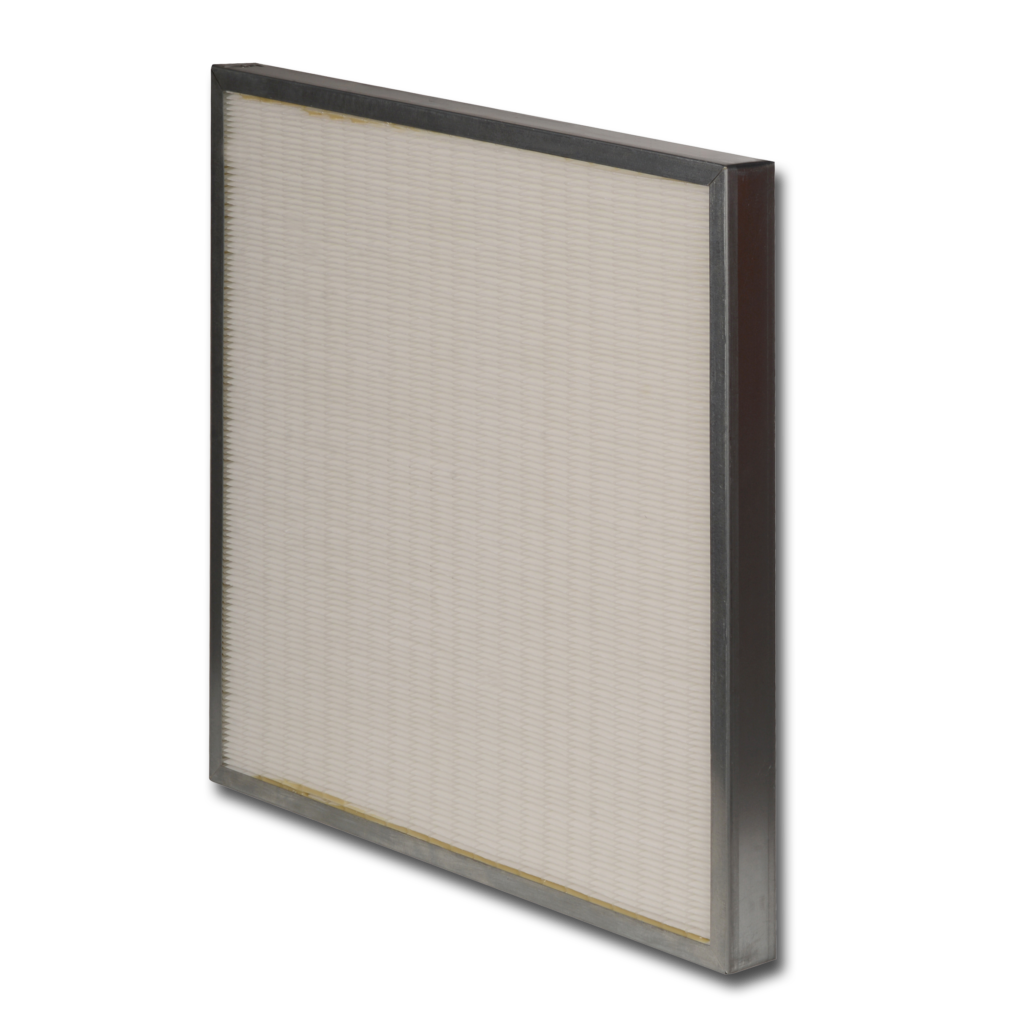

PANEL FİLTRE (METAL ÇERÇEVE)

Bu ürün için bize ulaşın →
PANEL FİLTRE (METAL ÇERÇEVE) - Ulpatek

Uygulamalar

  • İnce partikülleri yakalama
  • HVAC ekipmanları için ikinci veya son kademe filtre
  • HEPA filtreler için ön filtre

Özellikler

  • Eurovent sertifikalı
  • Yüksek filtrasyon alanı
  • Basit ve hafif
  • Yüksek toz tutma kapasitesi
  • Düşük başlangıç basıncı

Teknik Özellikler
Filtre Standardı: ISO 16890 Standart Derinlik: 48 - 96 mm
Filtre Sınıfı: ISO ePM1 - ISO ePM2,5- ISO ePM10 Yüzey Koruma: Opsiyonel
Malzeme: Cam Elyaf Conta: Opsiyonel
Çerçeve: Galvaniz Sızdırmazlık Bileşiği: İki bileşenli poliüretan
Tavsiye Edilen Son
Basınç
EN13053:		 İlk ΔP +100 Pa veya İlk ΔP x3,
hangisi daha düşükse.		 Separatör: Sıcak Tutkal
En Yüksek
Çalışma Sıcaklığı:		 80 °C

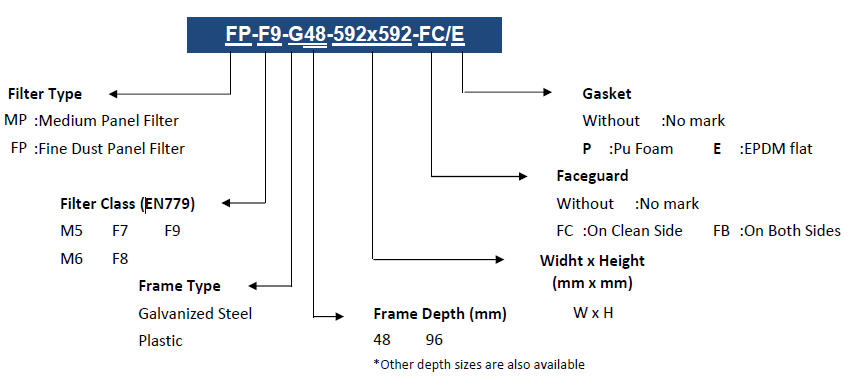

Kodlama

Filtre Tipi Filtre
Sınıfı		 Çerçeve Boyutlar
(mm)		 Yüzey Koruma Conta
FP : Panel Filtre
(Metal Çerçeve)		 M6
F7
F8
F9		 G : Galvaniz 592x592x48 FW: Yok
FC: Temiz Tarafta
FD: Kirli Tarafta
FB: Çift Tarafta		 W: Yok
P: Dökme Conta
PP: Çift Tarafı Dökme
Conta
E: EPDM
EE: Çift Tarafı EPDM
C: Gri EPDM
CC: Çift Tarafı Gri EPDM

PANEL FİLTRE (METAL ÇERÇEVE/G48)

Filtre Modeli EN 779
(iptal edildi)		 ISO 16890 Boyutlar
GxUxD
(mm)		 Filtrasyon
Alanı
(m²)		 Nominal
Hava
Debisi
(m³/h)		 Başlangıç
Basıncı
(Pa)
FP-M6-G-287-287-48-FW-W M6 ePM10 75% 287x287x48 1.5 500 60
FP-M6-G-287-592-48-FW-W M6 ePM10 75% 287x592x48 3 1000 60
FP-M6-G-490-592-48-FW-W M6 ePM10 75% 490x592x48 5 1660 60
FP-M6-G-592-592-48-FW-W M6 ePM10 75% 592x592x48 6 2000 60
FP-F7-G-287-287-48-FW-W F7 ePM1 55% 287x287x48 1.5 500 80
FP-F7-G-287-592-48-FW-W F7 ePM1 55% 287x592x48 3 1000 80
FP-F7-G-490-592-48-FW-W F7 ePM1 55% 490x592x48 5 1660 80
FP-F7-G-592-592-48-FW-W F7 ePM1 55% 592x592x48 6 2000 80
FP-F8-G-287-287-48-FW-W F8 ePM1 75% 287x287x48 1.5 500 100
FP-F8-G-287-592-48-FW-W F8 ePM1 75% 287x592x48 3 1000 100
FP-F8-G-490-592-48-FW-W F8 ePM1 75% 490x592x48 5 1660 100
FP-F8-G-592-592-48-FW-W F8 ePM1 75% 592x592x48 6 2000 100
FP-F9-G-287-287-48-FW-W F9 ePM1 85% 287x287x48 1.5 500 145
FP-F9-G-287-592-48-FW-W F9 ePM1 85% 287x592x48 3 1000 145
FP-F9-G-490-592-48-FW-W F9 ePM1 85% 490x592x48 5 1660 145
FP-F9-G-592-592-48-FW-W F9 ePM1 85% 592x592x48 6 2000 145

“Özel ölçülerde üretim imkanı”
“Fark Basınç Toleransı ( ±10% + 5 Pa ) veya ( 10 Pa + 5 Pa ), hangisi daha büyükse”

PANEL FİLTRE (METAL ÇERÇEVE/G96)

Filtre Modeli EN 779
(iptal edildi)		 ISO 16890 Boyutlar
GxUxD
(mm)		 Filtrasyon
Alanı
(m²)		 Nominal
Hava
Debisi
(m³/h)		 Başlangıç
Basıncı
(Pa)
FP-M6-G-287-287-96-FW-W M6 ePM10 75% 287x287x96 3 750 70
FP-M6-G-287-592-96-FW-W M6 ePM10 75% 287x592x96 6 1500 70
FP-M6-G-490-592-96-FW-W M6 ePM10 75% 490x592x96 10 2500 70
FP-M6-G-592-592-96-FW-W M6 ePM10 75% 592x592x96 12 3000 70
FP-F7-G-287-287-96-FW-W F7 ePM1 55% 287x287x96 3 750 90
FP-F7-G-287-592-96-FW-W F7 ePM1 55% 287x592x96 6 1500 90
FP-F7-G-490-592-96-FW-W F7 ePM1 55% 490x592x96 10 2500 90
FP-F7-G-592-592-96-FW-W F7 ePM1 55% 592x592x96 12 3000 90
FP-F8-G-287-287-96-FW-W F8 ePM1 70% 287x287x96 3 750 110
FP-F8-G-287-592-96-FW-W F8 ePM1 70% 287x592x96 6 1500 110
FP-F8-G-490-592-96-FW-W F8 ePM1 70% 490x592x96 10 2500 110
FP-F8-G-592-592-96-FW-W F8 ePM1 70% 592x592x96 12 3000 110
FP-F9-G-287-287-96-FW-W F9 ePM1 85% 287x287x96 3 750 150
FP-F9-G-287-592-96-FW-W F9 ePM1 85% 287x592x96 6 1500 150
FP-F9-G-490-592-96-FW-W F9 ePM1 85% 490x592x96 10 2500 150
FP-F9-G-592-592-96-FW-W F9 ePM1 85% 592x592x96 12 3000 150

“Özel ölçülerde üretim imkanı”
“Fark Basınç Toleransı ( ±10% + 5 Pa ) veya ( 10 Pa + 5 Pa ), hangisi daha büyükse”
