Applications
- Capture des particules fines
- Filtre de deuxième étage ou filtre final en CVC
- Préfiltre pour filtres HEPA
Points forts
- Construction robuste avec cadre métallique
- Grande surface filtrante
- Capacité de rétention de poussière élevée
- Faible perte de charge initiale
Caractéristiques techniques
| Norme du filtre : | EN 779 | Température max. de fonctionnement : | 80˚C | |
| Classe de filtre : | M6, F7, F8, F9 | Grille de protection : | Disponible sur demande | |
| Média filtrant : | Fibre de verre | Joint : | Disponible sur demande | |
| Cadre : | Acier galvanisé, acier inoxydable | Mastic d’étanchéité : | Polyuréthane bicomposant | |
| Perte de charge finale rec. EN 13053 : | ΔP initiale +100 Pa ou ΔP initiale x3, la plus faible des deux |
Séparateurs : | Colle thermofusible |
Code de commande
| Type de filtre | Classe de filtre |
Dimensions (mm) | Grille de protection | Joint |
|---|---|---|---|---|

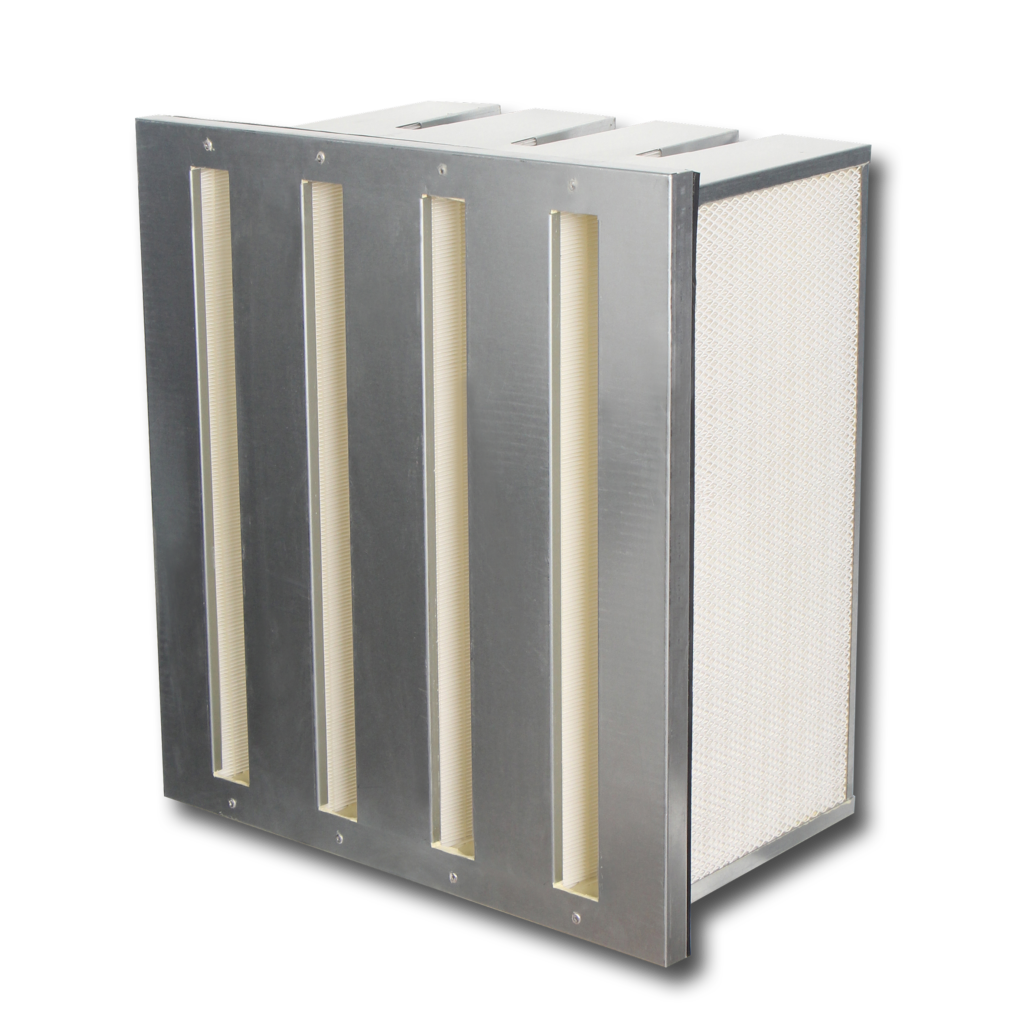

| FVG : Filtre V-Compact (cadre métallique) |
M6 F7 F8 F9 |
592x592x292 | FW : Sans FC2 : Sur 2 arêtes FC8 : Sur 8 arêtes |
W : Sans P : Mousse PU continue PP : Mousse PU double face E : EPDM EE : EPDM plat double face |
| Modèle de filtre | EN 779 | Surface filtrante (m²) |
Débit nominal (m³/h) |
Perte de charge initiale (nom.) (Pa) |
Débit de référence (m³/h) |
Perte de charge initiale (réf.) (Pa) |
Classe énergétique |
|---|---|---|---|---|---|---|---|
| FVG-M6-287-592-292-FW-W | M6 | 9 | 2125 | 100 | 1700 | 70 | E |
| FVG-M6-490-592-292-FW-W | M6 | 14,5 | 3500 | 100 | 2700 | 70 | E |
| FVG-M6-592-592-292-FW-W | M6 | 18 | 4250 | 100 | 3400 | 70 | E |
| FVG-F7-287-592-292-FW-W | F7 | 9 | 2125 | 110 | 1700 | 80 | D |
| FVG-F7-490-592-292-FW-W | F7 | 14,5 | 3500 | 110 | 2700 | 80 | D |
| FVG-F7-592-592-292-FW-W | F7 | 18 | 4250 | 110 | 3400 | 80 | D |
| FVG-F8-287-592-292-FW-W | F8 | 9 | 2125 | 130 | 1700 | 90 | D |
| FVG-F8-490-592-292-FW-W | F8 | 14,5 | 3500 | 130 | 2700 | 90 | D |
| FVG-F8-592-592-292-FW-W | F8 | 18 | 4250 | 130 | 3400 | 90 | D |
| FVG-F9-287-592-292-FW-W | F9 | 9 | 2125 | 150 | 1700 | 110 | D |
| FVG-F9-490-592-292-FW-W | F9 | 14,5 | 3500 | 150 | 2700 | 110 | D |
| FVG-F9-592-592-292-FW-W | F9 | 18 | 4250 | 150 | 3400 | 110 | D |
« Autres dimensions disponibles sur demande. »
« Tolérance de pression différentielle : (±10 % + 5 Pa) ou (10 Pa + 5 Pa), la plus grande des deux valeurs »
